Wie kann ein nicht standardmäßiger PKD-Formfräser die hochpräzise Bearbeitung verändern?

Artikelzusammenfassung: A PCD Nicht standardmäßiger Formschneiderist für Bearbeitungsvorgänge konzipiert, bei denen Standardschneidwerkzeuge komplexe Konturen, Stufen, Nuten oder spezielle Profile nicht effizient reproduzieren können. Durch die Kombination eines PKD-Werkzeugkopfes mit einem Hartmetallkörper bietet diese maßgeschneiderte Werkzeuglösung hervorragende Verschleißfestigkeit, Dimensionsstabilität, glatte Oberflächen und die Möglichkeit der Umformung in einem Schritt.Wangdefubietet maßgeschneiderte PKD-Werkzeuglösungen für anspruchsvolle Anwendungen in den Bereichen Automobil, Luft- und Raumfahrt, 3C-Elektronik und Herstellung medizinischer Geräte.

Inhaltsverzeichnis

Was ist ein nicht standardmäßiger PKD-Formfräser?

Warum ist PKD für die Präzisionsumformung geeignet?

Wichtige Spezifikationen und Anpassungsoptionen

Was sind die größten Vorteile?

Wo wird es verwendet?

Wie sollten Sie den richtigen Cutter auswählen?

Wie verbessert kundenspezifische Werkzeuge die Produktionseffizienz?

Häufig gestellte Fragen

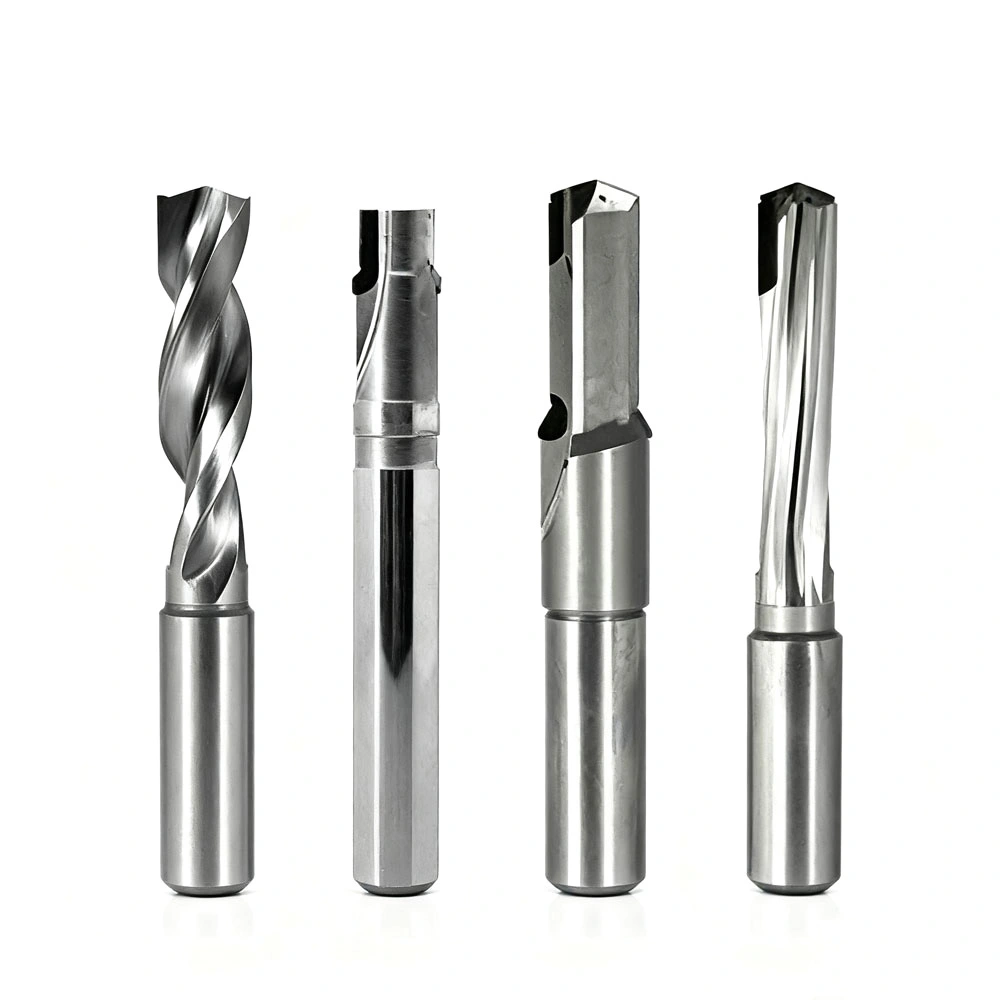

Was ist ein nicht standardmäßiger PKD-Formfräser?

A Nicht standardmäßiger PKD-Formfräserist ein maßgeschneidertes Schneidwerkzeug, das für die Bearbeitung von Werkstücken mit komplexen oder nicht standardmäßigen Geometrien entwickelt wurde. Im Gegensatz zu herkömmlichen Schaftfräsern oder Allzweckfräsern ist er auf die tatsächlichen Konturen, Toleranzen, Materialien und Produktionsanforderungen einer bestimmten Komponente abgestimmt.

Das Tool kombiniert normalerweise aSchneidkopf aus polykristallinem Diamant (PKD).mit hochfestem Hartmetall-Werkzeugkörper. Gemäß den Produktspezifikationen kann der PKD-Schneidbereich eine Härte von ca. erreichen8000 HV, während seine Wärmeleitfähigkeit etwa erreichen kann700 W/mK. Diese Eigenschaften tragen dazu bei, die Stabilität der Schneide aufrechtzuerhalten, den Verschleiß zu reduzieren und die Bearbeitungswärme effizient abzuleiten.

Für Hersteller, die Komponenten mit unregelmäßigen Konturen, abgestuften Löchern, Nuten, gekrümmten Oberflächen oder anderen speziellen Profilen herstellen, kann eine maßgeschneiderte Formungsgeometrie mehrere Bearbeitungsschritte einsparen. Anstatt mehrere Werkzeuge zu verwenden, um eine Form nach und nach zu reproduzieren, kann ein richtig konstruierter Formfräser das gewünschte Profil in einem einzigen Bearbeitungsvorgang fertigstellen.

Weitere Informationen zu kundenspezifischen Werkzeugfunktionen finden Sie in den nicht standardmäßigen kundenspezifischen Werkzeuglösungen von Wangdefu.

Warum ist PKD für die Präzisionsumformung geeignet?

Die Materialauswahl hat direkten Einfluss auf die Standzeit des Werkzeugs, die Oberflächenqualität, die Maßhaltigkeit und die Bearbeitungskosten. PKD ist besonders attraktiv für Nichteisen- und Schleifmaterialien, da seine extreme Härte und Verschleißfestigkeit dazu beitragen, eine stabile Schneidkante über längere Produktionszyklen hinweg aufrechtzuerhalten.

Hohe Härte und Verschleißfestigkeit

PKD ist wesentlich härter als herkömmliches Hartmetall. Dadurch kann die Schneidkante einem allmählichen Verschleiß während der kontinuierlichen Bearbeitung widerstehen. Eine stabilere Kante kann Herstellern helfen, die Maßgenauigkeit über längere Zeiträume aufrechtzuerhalten und die Häufigkeit des Werkzeugwechsels zu reduzieren.

Effiziente Wärmeableitung

Wärmestau kann zu thermischer Verformung führen und die Bearbeitungsgenauigkeit negativ beeinflussen. PKD verfügt über eine hohe Wärmeleitfähigkeit, sodass die in der Schneidzone erzeugte Wärme schnell abgeführt werden kann. Diese Eigenschaft ist besonders wertvoll bei der Bearbeitung von Aluminiumlegierungen und anderen Materialien, bei denen Oberflächenqualität und Maßhaltigkeit wichtig sind.

Stabile Oberflächenveredelung

Eine scharfe und verschleißfeste PKD-Schneide sorgt für saubere, gleichmäßige Schnittergebnisse. Wenn die Werkzeuggeometrie genau auf das Werkstück abgestimmt ist, können komplexe Oberflächen mit weniger Nachbearbeitungen reproduziert werden.

Wichtige Spezifikationen und Anpassungsoptionen

Da Umformwerkzeuge individuell für das Werkstück entwickelt werden, gibt es keine allgemeingültige Konfiguration. Werkzeugabmessungen und -geometrie sollten anhand der Bauteilzeichnung, des Bearbeitungsmaterials, der CNC-Ausrüstung, des Produktionsvolumens und der erforderlichen Toleranz bestimmt werden.

Dieser individuelle Ansatz macht das Werkzeug zu mehr als nur einem Schneidzubehör. Es entsteht eine Bearbeitungslösung, die auf die endgültige Geometrie des Bauteils zugeschnitten ist.

Was sind die Hauptvorteile eines nicht standardmäßigen PKD-Formfräsers?

1. One-Step-Formung

Der bedeutendste Vorteil ist die Möglichkeit, mehrere Umformanforderungen in einem Spezialwerkzeug zu kombinieren. Während ein herkömmlicher Prozess möglicherweise mehrere Fräser und Werkzeugwechsel erfordert, kann ein kundenspezifischer Formfräser möglicherweise das Zielprofil in einem Durchgang fertigstellen.

• Weniger Bearbeitungsvorgänge
• Reduzierte Werkzeugwechselhäufigkeit
• Kürzere Produktionszyklen
• Konsistentere Feature-Positionierung
• Geringere Abhängigkeit von mehreren Endbearbeitungsprozessen

2. Längere Werkzeuglebensdauer

Die hohe Härte und Verschleißfestigkeit von PKD tragen dazu bei, die Schneidleistung bei wiederholter Produktion aufrechtzuerhalten. Eine längere nutzbare Werkzeugstandzeit kann Maschinenunterbrechungen reduzieren und die Produktionsplanung vereinfachen, insbesondere bei der Massenbearbeitung.

3. Verbesserte Oberflächenqualität

Eine stabile Schneidengeometrie ist für die Herstellung glatter Oberflächen unerlässlich. Ein maßgeschneidertes Formprofil kann die erforderliche Kontur genau reproduzieren und gleichzeitig das Risiko inkonsistenter Bearbeitungsspuren durch mehrere Werkzeugübergänge verringern.

4. Anwendungsspezifische Geometrie

Jede Komponente stellt unterschiedliche Bearbeitungsherausforderungen. Klingenform, Nutanzahl, Spiralwinkel, Schaftkonfiguration, Durchmesser und Kühlmittelkanaldesign können an die Anwendung angepasst werden, anstatt das Werkstück in ein Standardwerkzeug zu zwingen.

Wo wird es verwendet?

Kundenspezifische PKD-Formfräser sind besonders nützlich, wenn die Bauteilgeometrie und die Produktionskonsistenz anspruchsvoller sind als das, was Standardwerkzeuge bieten können.

• Automobil:Gehäuse, Getriebekomponenten, Strukturteile und Präzisions-Stufenlöcher aus Aluminiumlegierung.
• Luft- und Raumfahrt:Carbonfaser-Verbundbauteile und leichte Strukturteile, die eine kontrollierte Endbearbeitung erfordern.
• 3C-Elektronik:Mittelrahmen, Gehäuse und Präzisionskomponenten aus Aluminiumlegierung für Mobiltelefone und Computer.
• Medizinische Ausrüstung:Präzisionskomponenten, bei denen Maßhaltigkeit und Oberflächenqualität wichtig sind.
• Industrielle Fertigung:Spezielle Nuten, unregelmäßige Konturen, gebogene Profile und maßgeschneiderte Umformoperationen.

Das Werkzeug eignet sich besonders für Nichteisenmetalle wie Aluminium und Kupfer sowie für Kohlefaserverbundwerkstoffe, glasfaserverstärkte Kunststoffe und ausgewählte hochharte technische Kunststoffe.

Wie sollten Sie den richtigen Cutter auswählen?

Die Auswahl eines benutzerdefinierten Umformwerkzeugs sollte mit der Komponente und nicht mit dem Werkzeugkatalog beginnen. Ingenieure sollten den gesamten Bearbeitungsprozess bewerten, bevor sie die Werkzeuggeometrie festlegen.

1. Definieren Sie das Werkstückmaterial:Identifizieren Sie Härte, Abrasivität, thermische Eigenschaften und Spanverhalten.
2. Analysieren Sie die Komponentenzeichnung:Überprüfen Sie Konturen, Nuten, Radien, Stufen, Lochprofile und Maßtoleranzen.
3. Bestätigen Sie die CNC-Maschine:Überprüfen Sie Spindeldrehzahl, Leistung, Werkzeughalterschnittstelle, verfügbares Kühlmittel und Bearbeitungsbereich.
4. Produktionsanforderungen ermitteln:Berücksichtigen Sie Losgröße, Zykluszeit, erwartete Werkzeuglebensdauer und erforderliche Konsistenz.
5. Fräsergeometrie optimieren:Wählen Sie den passenden Durchmesser, die Nutanordnung, den Spiralwinkel, das Schaftdesign und das Formprofil.
6. Validieren Sie das endgültige Design:Nutzen Sie CAD-Zeichnungen und Bearbeitungsfeedback, um sicherzustellen, dass das Werkzeug der tatsächlichen Produktionsumgebung entspricht.

Bei kundenspezifischen Werkzeugen kann die Bereitstellung einer detaillierten CAD-Zeichnung oder eines vorhandenen Musters die Genauigkeit der Werkzeugkonstruktion erheblich verbessern. Informationen über das Werkstückmaterial, das Maschinenmodell, die Bearbeitungsbedingungen, die erforderliche Toleranz und das angestrebte Produktionsvolumen sind ebenfalls wertvoll.

Wie verbessert kundenspezifische Werkzeuge die Produktionseffizienz?

Der wirtschaftliche Wert eines kundenspezifischen Formfräsers wird nicht nur durch seinen Kaufpreis bestimmt. Der wichtigere Gesichtspunkt ist sein Gesamtbeitrag zum Bearbeitungsprozess.

Beispielsweise kann ein Bauteil, das mehrere Standardfräser erfordert, wiederholte Werkzeugwechsel, Neupositionierungen, Zwischenprüfungen und zusätzliche Endbearbeitungsvorgänge erfordern. Ein spezielles Umformwerkzeug kann geeignete Vorgänge konsolidieren und die Prozesskomplexität reduzieren.

Dies kann mehrere messbare Vorteile bringen:

• Geringere Nebenzeiten durch Werkzeugwechsel
• Reduzierte Anzahl an Bearbeitungsschritten
• Verbesserte Dimensionskonsistenz zwischen Chargen
• Möglicherweise geringere Arbeits- und Inspektionsanforderungen
• Vorhersehbarere Produktionsplanung
• Bessere Eignung für die automatisierte CNC-Fertigung

Wangdefu unterstützt kundenspezifische PKD-Werkzeuge von der Forschung und Entwicklung über das technische Design bis hin zur Produktion. Der Geschäftsbereich Präzisionswerkzeuge verfügt über mehr als ein Jahrzehnt Erfahrung und bedient Anwendungen in den Bereichen Automobil, Luft- und Raumfahrt, 3C und medizinische Geräte. Das Unternehmen gibt außerdem an, dass seine Werkzeuggenauigkeit ein hohes Präzisionsniveau erreichen kann, was Kunden unterstützt, die eine wiederholbare Bearbeitungsleistung anstreben.

Um verwandte Präzisionslösungen zu erkunden, besuchen Sie dieCNC-SchneidwerkzeugeKategorie.

Häufig gestellte Fragen

Was ist der Hauptzweck eines nicht standardmäßigen PKD-Formfräsers?

Ihr Hauptzweck ist die Bearbeitung komplexer oder individueller Werkstückprofile mit einer speziellen Schneidengeometrie. Es kann mehrere Umformanforderungen in einem Werkzeug kombinieren und den Bedarf an mehreren Bearbeitungsvorgängen reduzieren.

Welche Materialien können PKD-Formfräser bearbeiten?

Sie eignen sich üblicherweise für Nichteisenmaterialien wie Aluminium, Kupfer und deren Legierungen. Abhängig von der Werkzeugkonstruktion können sie auch für Kohlefaserverbundwerkstoffe, glasfaserverstärkte Kunststoffe und ausgewählte technische Kunststoffe eingesetzt werden.

Können der Fräserdurchmesser und die Schneidengeometrie individuell angepasst werden?

Ja. Durchmesser, Klingenprofil, Anzahl der Nuten, Spiralwinkel, Schaftkonfiguration und andere Strukturmerkmale können entsprechend den Zeichnungs- und Bearbeitungsanforderungen des Werkstücks gestaltet werden. Die verfügbaren Abmessungen sind nicht auf eine Standardgröße beschränkt.

Welche Informationen werden benötigt, um einen maßgeschneiderten Formfräser zu entwickeln?

Eine detaillierte CAD-Zeichnung wird dringend empfohlen. Ingenieure sollten außerdem das Werkstückmaterial, die Zieltoleranz, die Bearbeitungsausrüstung, den Spindelzustand, das Produktionsvolumen und aktuelle Bearbeitungsprobleme angeben. Ein vorhandenes Werkzeug- oder Komponentenmuster kann ebenfalls zur Verfeinerung des Designs beitragen.

Warum PKD anstelle eines herkömmlichen Hartmetallfräsers wählen?

PKD bietet eine deutlich höhere Härte und Verschleißfestigkeit, was dazu beitragen kann, die Schneidkante über einen längeren Zeitraum scharf zu halten. Bei geeigneten Anwendungen können dadurch die Dimensionsstabilität, die Oberflächenqualität, die Werkzeugstandzeit und die Gesamteffizienz der Bearbeitung verbessert werden.

Abschluss

Eine richtig konstruierteNicht standardmäßiger PKD-Formfräserkann einen komplizierten Bearbeitungsvorgang in einen kontrollierteren und effizienteren Prozess verwandeln. Seine Kombination aus PKD-Härte, individueller Formgeometrie, Festigkeit des Hartmetallkörpers und der Fähigkeit zur Bearbeitung in einem Schritt macht es zu einer wertvollen Option für Präzisionskomponenten mit anspruchsvollen Konturen und Oberflächenanforderungen. Mit mehr als einem Jahrzehnt Erfahrung im Präzisionswerkzeugbau bietet Wangdefu maßgeschneiderte Lösungen für Hersteller, die zuverlässige Leistung und anwendungsspezifisches Werkzeugdesign suchen. Wenn Sie einen komplexen Bearbeitungsprozess entwickeln oder einen Fräser benötigen, der auf Ihre Bauteilzeichnung abgestimmt ist,Kontaktieren Sie unsum Ihre Werkzeuganforderungen zu besprechen und eine maßgeschneiderte Lösung zu erhalten.
