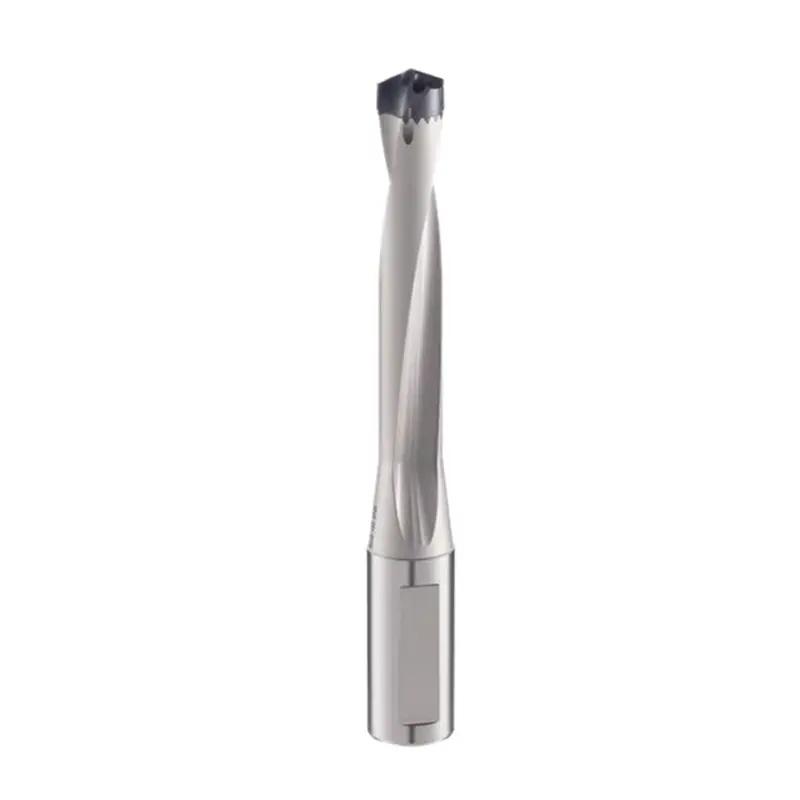

Wendeplattenbohrer

Was ist ein Wendeplattenbohrer?

Ein Wendeschneidplattenbohrer ist ein Flachkopfbohrer mit austauschbarem Einsatz, der zum hochpräzisen Bohren verschiedener Materialien entwickelt wurde. Seine austauschbaren Einsätze reduzieren den Werkzeugverschleiß und verbessern die Bearbeitungseffizienz, wodurch es sich besonders für komplexe Teile und anspruchsvolle Projekte eignet. Es kann Löcher in Metallen, Kunststoffen und Verbundwerkstoffen präzise bearbeiten und dabei eine extrem hohe Dimensionsstabilität gewährleisten.

Hauptmerkmale

Effizientes Bohren: Geeignet für Materialien mittlerer bis hoher Härte.

Design mit austauschbaren Einsätzen: Reduziert die Austauschkosten und verlängert die Werkzeuglebensdauer.

Präzise Positionierung: Gewährleistet die Genauigkeit des Lochdurchmessers und die Oberflächenbeschaffenheit der Lochwand.

Vielseitige Anpassungsfähigkeit: Geeignet zum Fräsen, Bohren, Gewindevorbearbeiten und mehr.

Durch den Einsatz unseres Wendeplatten-Flachkopfbohrers von Wangdefu können Kunden die Produktivität deutlich steigern, Ausfallzeiten reduzieren und eine hohe Präzision und Konsistenz in jedem Loch gewährleisten.

Technische Kernvorteile

Wendeschneidplatten + stabiler Werkzeugkörper: Kostengünstige Präzision, der Sie vertrauen können

Bei Wangdefu entwerfen wir unseren Wendeplatten-Flachkopfbohrer, um Wirtschaftlichkeit mit erstklassiger Steifigkeit zu kombinieren. Durch den Einsatz von 4-Ecken-Wendeschneidplatten ermöglichen unsere Werkzeuge, dass sich sowohl die peripheren als auch die zentralen Schneidkanten die gleiche Wendeschneidplatte teilen – wodurch die Werkzeugkosten um über 40 % gesenkt werden, ohne dass die Leistung beeinträchtigt wird. Unsere Wendeschneidplatten sind aus erstklassigen Hartmetall- oder CBN-Materialien mit fortschrittlicher TiAlN/MEGACOAT NANO-Beschichtung (Härte 35 GPa, Oxidationsbeständigkeit bis 1150 °C) erhältlich und bieten eine bis zu 2-mal höhere Verschleißfestigkeit als herkömmliche Wendeschneidplatten.

Die Werkzeugkörper sind aus hochfestem legiertem Stahl oder massivem Sinterhartmetall gefertigt und bieten eine 2,5-mal höhere Steifigkeit als herkömmliche Stahlwerkzeuge. Dies bedeutet, dass Sie selbst bei Tiefen-zu-Durchmesser-Verhältnissen (L/D), die für 2D-3D-Spezifikationen mit langen Überhängen geeignet sind, minimale Durchbiegung und Vibration erhalten – perfekt für eine konsistente, präzise Bearbeitung.

Flat-End-Geometrie + optimierter Schnitt für perfekte Ergebnisse

Unsere Flat-End-Geometrie ist mit einer 180°-Schneidkante und einem speziellen Lichtbogenhonen ausgestattet, um perfekt flache Lochböden mit einer Abweichung von weniger als 0,01 mm zu gewährleisten. Die scharfe Spitze verfügt über einen positiven Spanwinkel, der den Schnittwiderstand um 30 % reduziert und Grate minimiert (≤ 0,037 mm).

Dank unseres innovativen Spanbrecherdesigns sind die Späne kurz und lassen sich leicht abführen – selbst in Sacklöchern oder halbdurchgehenden Löchern. Das bedeutet weniger Ausfallzeiten, einen reibungsloseren Betrieb und eine höhere Produktivität Ihrer Produktionslinie.

Multi-Operation-Integration: Vereinfachen Sie Ihren Arbeitsablauf

Wir verstehen, dass Effizienz wichtig ist. Bei den Wangdefu-Lösungen mit Wendeschneidplatte und starrem Werkzeugkörper ist kein Vorbohren erforderlich. Ein Tool erledigt:

Geneigte Flächen

Zylindrische Oberflächen

Sich kreuzende Löcher, einschließlich 3°-schräger Flächen

Der Wendeplatten-Flachkopfbohrer unterstützt auch das Bohren, Senken und die Endbearbeitung von Innenflächen – wodurch die herkömmlichen sechsstufigen Prozesse auf drei reduziert werden. Diese Integration kann die Schneidzykluszeiten um bis zu 50 % verkürzen, was Ihnen Zeit- und Kosteneinsparungen bedeutet. Unsere Werkzeuge sind vollständig kompatibel mit horizontalen Bearbeitungszentren, Drehautomaten und Standardhaltern wie BT/HSK.

Präzision und Stabilität für die Serienproduktion

Jeder starre Werkzeugkörper ist mit einem Keilplattenspannsystem mit exzentrischer Stifteinstellung ausgestattet, das einen Schnittkantenschlag von ≤ 0,01 mm gewährleistet. Die Durchmessertoleranz bleibt innerhalb von ±0,03 mm stabil, während die ungleiche Steigung und die Spitze mit geringem Widerstand Vibrationen reduzieren.

Das Ergebnis? Außergewöhnliche Oberflächengüte (Ra1,6–3,2 μm) und Durchmesserabweichung <0,02 mm, selbst nach 500 Löchern. Dieses Maß an Präzision gewährleistet eine konsistente Serienproduktion – ideal für die Automobil-, Luft- und Raumfahrt-, Elektronik- und Formenherstellung.

Warum Wangdefu wählen?

Als in China ansässiger Hersteller, Lieferant und Fabrik, der sich auf Präzisions-CNC-Werkzeuge spezialisiert hat, bringt Wangdefu über ein Jahrzehnt Fachwissen in jedes Produkt ein. Unsere Wendeplatten-Flachkopfbohrer werden unterstützt durch:

Bewährte hochharte Legierungen und PCD/CBN-Technologie

Maßgeschneiderte Lösungen für Tiefloch-, Mikroloch- oder komplexe Geometrien

Vollständige Produktionsunterstützung vom Design über die Prototypenerstellung bis zur Serienlieferung

Schnelle Reaktion und technische Beratung durch unsere engagierten Projektmanager

Wenn Sie sich für Wangdefu entscheiden, kaufen Sie nicht nur einen Wendeplatten-Flachkopfbohrer – Sie gewinnen einen Partner für Präzision, Effizienz und Zuverlässigkeit in der modernen CNC-Bearbeitung.

Kernproduktparameter

Typische Anwendungen des Wendeplatten-Flachkopfbohrers von Wangdefu

Bei Wangdefu sind unsere Lösungen für Wendeplatten-Flachkopfbohrer auf hohe Präzision, Stabilität und Effizienz in verschiedenen Branchen ausgelegt. Hier sind einige typische Anwendungen, bei denen unsere Werkzeuge glänzen:

Automobilbau

Für Aufgaben wie das Senken von Getriebegehäuseschrauben (M10–M27) bietet unser φ20-mm-Flachkopfbohrer mit Wendeplatte eine außergewöhnliche Leistung. Mit einer Schnittgeschwindigkeit von 150 m/min und einem Vorschub von 0,1 mm/U können mit einem einzigen Werkzeug bis zu 3.520 Löcher bearbeitet werden. Im Vergleich zu herkömmlichen austauschbaren Bohrern verbessert unsere Lösung die Effizienz um 50 % und sorgt gleichzeitig für eine gleichbleibende Lochqualität und gratfreie Oberflächen.

Formenbau

Bei der Bearbeitung geneigter Bolzenlöcher aus SKD11-Formstahl mit einer Schräge von 3° integrieren unsere Werkzeuge Bohren und Senken in einem Schritt. Die präzise Geometrie des flachen Endes sorgt für gratfreie flache Lochböden, sodass kein Nachschleifen mehr erforderlich ist und die Arbeitseffizienz verbessert wird.

Maschinenausrüstung

Große, halbdurchgehende Löcher in Strukturrippen erfordern oft Werkzeuge mit ausgezeichneter Steifigkeit. Unser Wendeplatten-Flachkopfbohrer verfügt über einen robusten Werkzeugkörper, der große Überhänge ermöglicht, kombiniert mit einem optimierten Spanbrecher, der ein Verstopfen verhindert. Dadurch kann die Bearbeitungseffizienz im Vergleich zu herkömmlichen Methoden um bis zu 60 % gesteigert werden, bei gleichzeitiger Einhaltung enger Toleranzen und minimalem Werkzeugverschleiß.

Luft- und Raumfahrt

Bei der Innenendbearbeitung von Gehäusen aus Aluminiumlegierung sorgt die flache Endgeometrie für perfekte Ebenheit. In Verbindung mit unserer reibungsarmen Beschichtung minimieren die Werkzeuge Werkstückschäden und erzielen hervorragende Oberflächengüten bis zu Ra1,6 μm und erfüllen damit die hohen Präzisionsstandards der Luft- und Raumfahrtbranche.

Empfohlene Schnittparameter

Hinweis: Lassen Sie bei Sacklöchern einen Spanabstand von 1–2 mm; Stufenvorschub empfohlen für geneigte Flächen; Für unterbrochene Schnitte werden spitzenverstärkte Einsätze empfohlen.
