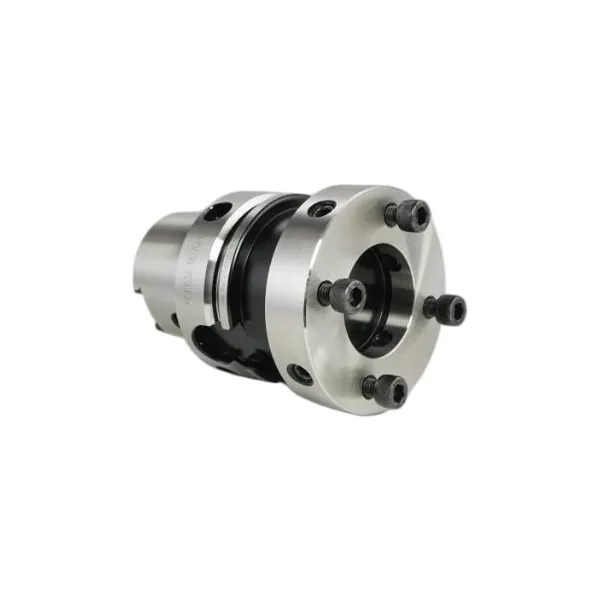

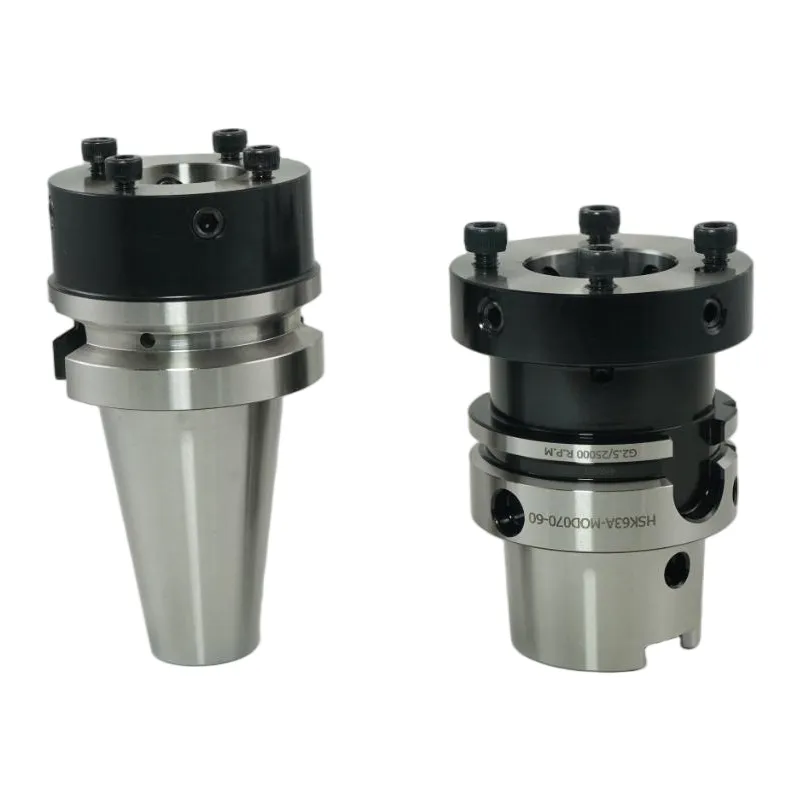

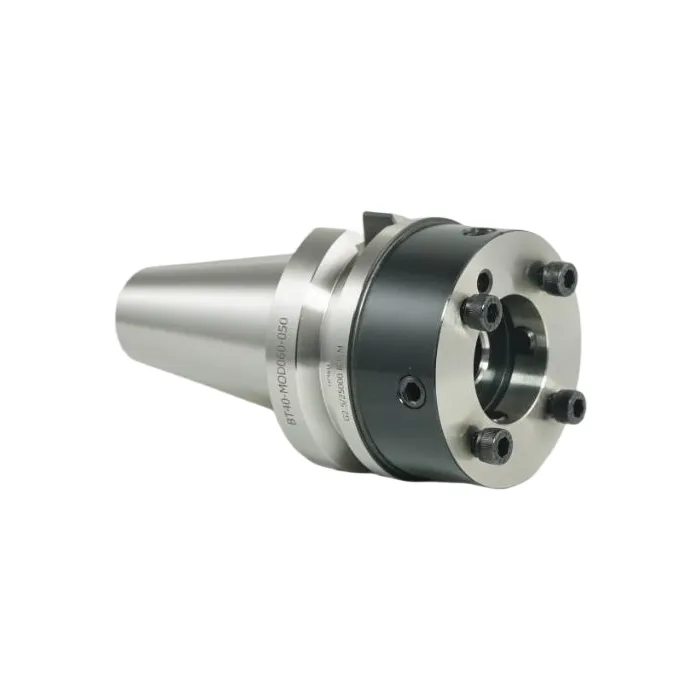

Rundlaufverstellbarer Flanschadapter

Was ist der Runout-einstellbare Flanschadapter?

Der hochwertige, rundlaufverstellbare Flanschadapter wurde für hochpräzise Fräs-, Bohr- und Reibvorgänge entwickelt. Im Gegensatz zu herkömmlichen Werkzeughaltern verfügt er über einen integrierten Mikroeinstellmechanismus, der radiale Durchmessereinstellungen mit einer Genauigkeit von bis zu 0,001 mm und einer Wiederholgenauigkeit von ≤ 0,002 mm ermöglicht. Das Dual-Contact-Design zwischen der Flanschfläche und dem Spindelkonus sorgt für außergewöhnliche Steifigkeit und gewährleistet Bearbeitungsstabilität auch bei starker Zerspanung oder großem Überhang. Dieses fortschrittliche Präzisionswerkzeug ist ideal für die Luft- und Raumfahrt, Präzisionsformen, 3C-Elektronik und die Herstellung medizinischer Geräte.

Kernvorteile

1. Anpassung auf Mikrometerebene – mühelose Fehlerkompensation

Ausgestattet mit einem exzentrischen Einstellring und einer Präzisionsstellschraube können Benutzer den Klemmdurchmesser mit einer Genauigkeit von 0,001 mm einstellen.

Einstellbereich: 0,05–0,15 mm.

Kompensiert Werkzeugverschleiß, Spindelunrundheit und Bearbeitungsfehler und hält Werkstücktoleranzen innerhalb von ±0,002 mm.

Die Einstellung kann ohne Entfernen des Werkzeugs erfolgen, wodurch Probeschnitte und Ausschussraten reduziert werden.

2. Doppelkontakt- und hochfester Körper

Hergestellt aus hochfestem legiertem 20CrNi2Mo-Stahl, geschmiedet und behandelt mit Vakuumabschreckung + Tiefkaltverfahren, Härte 60 ± 2 HRC, Biegefestigkeit ≥ 1200 MPa.

Das Dual-Contact-Design vergrößert die Kontaktfläche um 50 % und verbessert die Drehmomentübertragung um 30 % im Vergleich zu herkömmlichen Einzelkegelhaltern.

Der Rundlauffehler bleibt selbst unter Hochlastbedingungen ≤ 0,003 mm, wodurch die Qualität der Oberflächengüte gewährleistet und Rattermarken vermieden werden.

3. Stabilität bei hoher Geschwindigkeit

Das leichte Flanschdesign minimiert Zentrifugalvibrationen und den Luftwiderstand und sorgt für die Maßhaltigkeit dünnwandiger oder Mikrokomponenten.

Technische Spezifikationen

Typische Anwendungsszenarien

● Luft- und Raumfahrt: Turbinenschaufeln, Präzisionslöcher für die Brennkammer von Triebwerken; Die spaltfreie Klemmung gewährleistet eine Toleranz von ±0,003 mm, die hohe Steifigkeit verhindert ein Rattern des Werkzeugs.

● Präzisionsformenbau: Formen für optische Linsen, Formhohlräume für Halbleiterverpackungen; Die Genauigkeit im Mikrometerbereich ermöglicht eine Oberflächengüte von Ra0,05 μm ohne Polieren.

● 3C-Elektronik: Mikrolöcher in Smartphone-Chipsteckplätzen, Kameramodulen; Die stabile Hochgeschwindigkeitsleistung reduziert den Bruch von Miniaturwerkzeugen und erreicht eine Maßhaltigkeit von 99,9 %.

● Medizinische Geräte: Orthopädische Schrauben, Zahnimplantate; Die gleichmäßige Klemmung mit dem Runout Adjustable Flange Adapter verhindert Verformungen und erfüllt die ISO-Standards für Implantatsicherheit.

Qualitätssicherung und Zertifizierung

Hergestellt in unserem Wangdefu-Werk in Ningbo, China, mit strenger Qualitätskontrolle in jeder Phase.

Ausgestattet mit fortschrittlicher Messausrüstung: Fünf-Achsen-Bearbeitungszentren von Jinke, Vollmer-Drahterodiermaschinen, Zoller-Werkzeugmessmaschinen und Zeiss-KMGs.

Vollständig konform mit internationalen Bearbeitungs- und Sicherheitsstandards und gewährleistet eine stabile, wiederholbare Leistung hochwertiger Komponenten.

Warum Wangdefu wählen?

Über ein Jahrzehnt Erfahrung mit CNC-Werkzeugen und Prototypen.

Anpassbare Lösungen für BT/HSK-Spindeln, Materialien und Schneidwerkzeugtypen.

Legierungen mit hoher Härte sorgen für eine lange Lebensdauer des Werkzeugs und einen geringeren Verschleiß.

Kurze Lieferzeiten mit Prototypenlieferung innerhalb von 24 Stunden.

Ein professionelles Team und patentierte Technologie geben den Kunden Vertrauen und Zuverlässigkeit.

Kundendienst und Service

Klare Installations- und Einstellanleitungen, einschließlich Lehrvideos.

Dedizierter Projektmanager zur Verfolgung des Fortschritts und zur Qualitätskontrolle.

Musterunterstützung, Tests und Qualitätssicherung mit Standardgarantie.

Leicht verständliche Wartungsverfahren verlängern die Lebensdauer und Genauigkeit des Werkzeugs.

Verpackung und Lieferung

Sichere, vibrationsfeste Verpackung für den Fernversand.

Mehrere Adapter können sicher zusammen versendet werden.

Lieferoptionen von unserer Fabrik in China zu globalen Zielen mit vollständiger Sendungsverfolgung.

FAQ

F: Kann ich den Adapter anpassen, ohne das Werkzeug zu entfernen? A: Ja, der Mikrometer-Einstellring ermöglicht die sofortige Einstellung des Durchmessers.

F: Welche Materialien werden unterstützt? A: Stahl, Edelstahl, Titan, Hochtemperaturlegierungen, Aluminium und Verbundwerkstoffe.

F: Wie groß ist die Toleranzverbesserung im Vergleich zu Standardhaltern? A: Bis zu ±0,002 mm Wiederholgenauigkeit, wodurch Ausschuss und Probeschnitte reduziert werden.

F: Kann ich kundenspezifische Längen oder Klemmdurchmesser bestellen? A: Auf jeden Fall bieten wir maßgeschneiderte rundlaufverstellbare Flanschadapter an, die Ihren CNC-Bearbeitungsanforderungen entsprechen.
